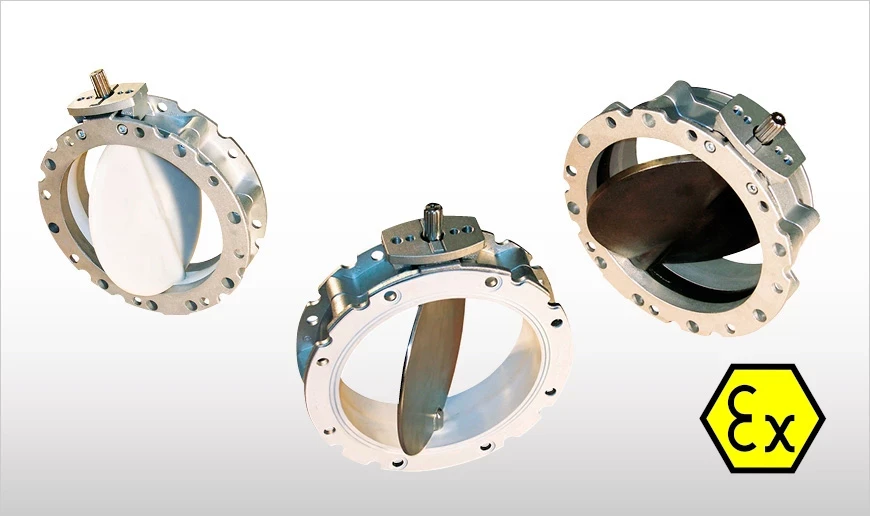

WAM VFS ATEX βαλβίδες butterfly

Οι βαλβίδες VFS ATEX χρησιμοποιούνται στην μετάγγιση στερεών (πούδρες, κονιάματα, χύδην και κοκκώδη στερεά) με βαρύτητα σε εκρηκτικές ατμόσφαιρες.

Οι βαλβίδες τύπου πεταλούδας (butterfly valve / κλαπέτο) VFS και VFS ATEX είναι παγκοσμίως ο πιο ευρέως χρησιμοποιούμενος εξοπλισμός για φραγή της εξόδου υλικών (χύδην και κοκκώδη στερεά, πούδρες, κονιάματα) από σιλό (silo), δεξαμενή (hopper), και κάδους (bins). Τοποθετούνται επίσης ως επιλεκτική παρεμπόδιση/αναχαίτιση στερεών κάτω από κοχλίες μεταφοράς.

Η VFS ATEX είναι η εκδοχή της VFS με πιστοποίηση ATEX CE Ex II 3 D Ex h IIIB T85°C Dc (EN 80079-36: 2016) για θερμοκρασίες περιβάλλοντος από -20°C ως +40°C, μέγιστη θερμοκρασία υλικού ως και 40°C και με αντοχή σε υπερπίεση ως και 0,5 barg σε ATEX Zone 22 και για σκόνη με κλάση εκρηκτικότητας (explosiveness class) ως και St2. Συνοδεύεται επίσης με καλώδιο γείωσης.

Όπως και οι VFS, έτσι και οι βαλβίδες VFS ATEX αποτελούνται από δύο ημισώματα από χυτοπρεσσαριστό κράμα αλουμινίου υψηλής πίεσης τα οποία περικλείουν περιστρεφόμενο δίσκο από χυτοσίδηρο ή ανοξείδωτο χάλυβα (AISI 304 / EN 1.4301 / X5CrNi18-10). Σε αντίθεση με τις μη-ATEX VFS όμως φέρουν στεγανοποίηση από αντιστατικό ελαστομερές ώστε να αποφεύγονται πιθανές πηγές ανάφλεξης. Διατίθενται με διατομή ονομαστικής διαμέτρου 100, 150, 200, 250, 300, 350 και 400 mm και συνδυάζονται με δύο διαφορετικούς μηχανισμούς ενεργοποίησης και παρελκόμενα με πιστοποίηση ATEX: με πνευματική κίνηση, με απευθείας ηλεκτρική κίνηση, ανάλογα με την εφαρμογή και τον τύπο του υλικού. Επίσης είναι εφικτή και η χρήση χειροκίνητου μηχανισμού.

Δύο μοντέλα είναι διαθέσιμα, ανάλογα με την σύνδεση που απαιτείται στον προσκείμενο βιομηχανικό εξοπλισμό:

• Το μοντέλο V1FSX διαθέτει μία άνω φλάντζα και ένα κωνικό κάτω τμήμα (λαιμός), το οποίο είναι κατάλληλο για τη στερέωση εύκαμπτου χιτωνίου για την καθοδήγηση της ροής του υλικού προς περαιτέρω μηχανήματα.
• Το μοντέλο V2FSX διαθέτει πανομοιότυπη άνω και κάτω φλάντζα για σύνδεση με άκαμπτα εξαρτήματα όπως μεταλλικές σωληνώσεις, π.χ. για μετάγγιση υλικού σε κοχλία.

Ειδικές εκδοχές για τρόφιμα

Για τη βιομηχανία τροφίμων και συγκεκριμένα για τον χειρισμό στερεών τα οποία δημιουργούν εν δυνάμει εκρηκτική ατμόσφαιρα (π.χ., ζάχαρη, αλεύρι) διατίθεται εκδοχή της VFS ATEX σύμφωνη με τον κανονισμό EC 1935/2004 σχετικά με τα υλικά και αντικείμενα που προορίζονται να έρθουν σε επαφή με τρόφιμα ή για υλικά τα οποία αποτελούν πρώτη ύλη για τρόφιμα. Η έκδοση αυτή φέρει δίσκο από ανοξείδωτο χάλυβα (AISI 304L / EN 1.4306 / X2CrNi19-11), ενσωματωμένη στεγανοποίηση / ολική επένδυση εσωτερικών επιφανειών από υλικό προδιαγραφών food-grade, και συνοδεύεται από πιστοποίηση καταλληλότητας EC 1935/2004 και πιστοποιητικό συμμόρφωσης με τους κανονισμούς ATEX.

Για εφαρμογές food-grade χωρίς αντιεκρηκτικές απαιτήσεις διατίθεται η VFS με ολική επένδυση εσωτερικών επιφανειών από υλικό προδιαγραφών EC 1935/2004 για τρόφιμα, χωρίς πιστοποίηση ATEX.

Κωδικοί παραγγελίας

Οι κωδικοί των βαλβίδων VFS ATEX μπορούν να συνδυαστούν με κωδικό για σετ παρελκόμενων πνευματικής κίνησης (ΠΠΚ) προδιαγραφών ATEX, με ένα ή δύο πηνία ενεργοποίησης 24 V DC (ATEX), 24/110/220 V AC 50 Hz (ATEX) (στάνταρ επιλογή: μονοστατική ηλεκτροβαλβίδα με ένα πηνίο 24 V DC ΑΤΕΧ).

VFS ATEX βάνα πεταλούδα με ανοξείδωτο δίσκο από SS 304L, στεγανοποίηση ικανή ως 0,2 bar πίεση, με καλώδιο γείωσης

VFS ATEX βάνα πεταλούδα με ανοξείδωτο δίσκο από SS 304L και ολική επένδυση εσωτερικών επιφανειών (food-grade), με καλώδιο γείωσης, έξοδος: λαιμός
